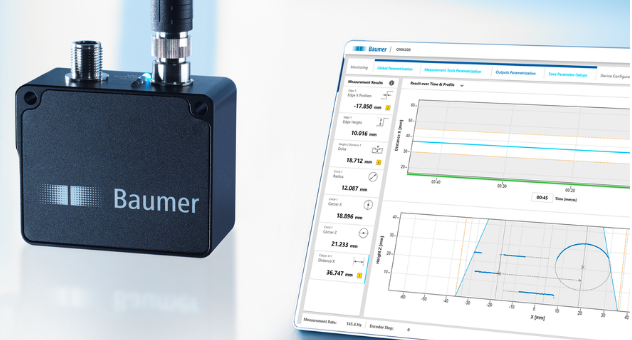

Jednoduchá a inteligentní kontrola profilu, která šetří čas, prostor i náklady.

Jednoduchá a inteligentní kontrola profilu, která šetří čas, prostor i náklady.

Potřebujete rychle zjistit, zda má váš produkt správné rozměry, zda na něm něco nechybí nebo nepřebývá?

S tím vám spolehlivě pomohou nové profilometry od Baumeru.

V dnešní době se stále zvyšují nároky na kvalitativní kontrolu produktů během jejich výroby. Požadavky jsou čím dál více komplexnější, a to, co bylo doposud možné řešit jen složitými vyhodnocovacími systémy náročnými na prostor, čas pro nastavení a v neposlední řadě i vysokými finančními náklady, je nyní díky novým profilometrům Baumer OXM200 mnohem jednodušší, rychlejší a cenově dostupnější.

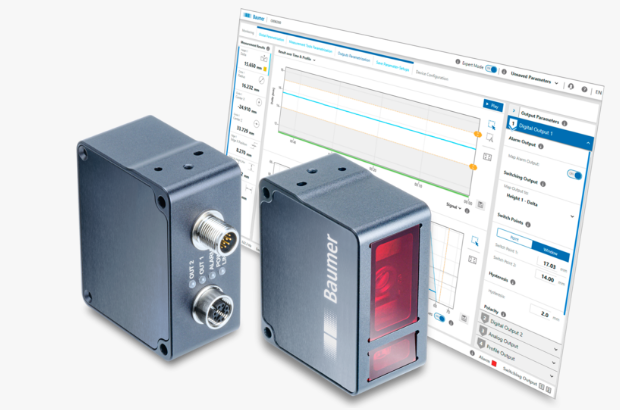

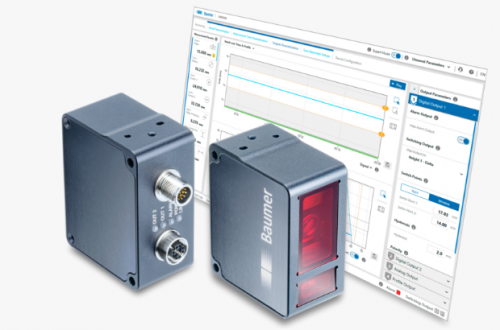

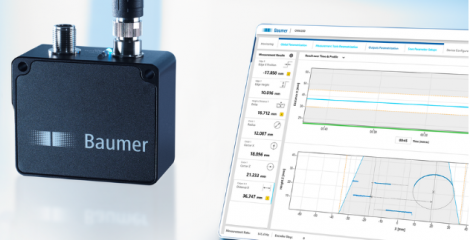

Chytré snímače Baumer OXM200 pro vyhodnocování profilu

Profilometr svítí laserovou linkou na kontrolovaný objekt a pomocí integrované optiky vyhodnocuje jeho 2D výškový profil. Prostřednictvím jednoduché webové aplikace se snadno a rychle nastaví, co se má na profilu zkontrolovat a snímač okamžitě vyhodnotí výsledek. Tak jednoduché to je!

Nepotřebujete žádnou externí vyhodnocovací jednotku, žádný složitý HW ani SW, vše je již integrováno do profilometru, a proto je schopen okamžitě poskytnout informaci, zda je všechno tak, jak má být, případně do jaké míry.

Nastavení snímače je opravdu jednoduché

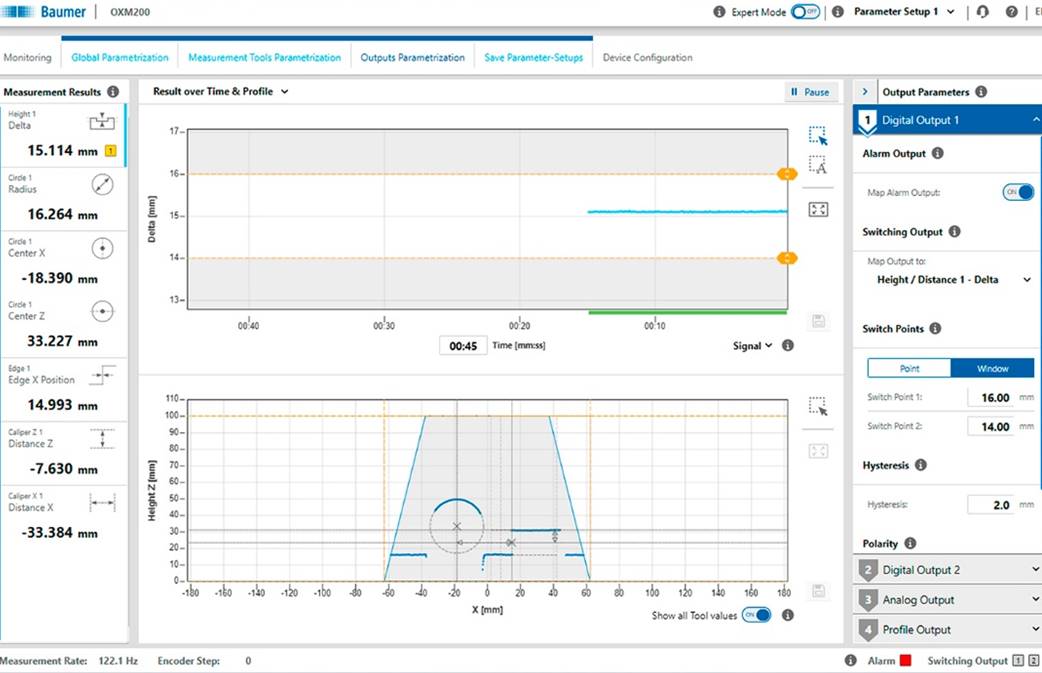

Profilometr jen připojíte ethernetovým kabelem k počítači a přes jakýkoliv webový prohlížeč se připojíte k webserveru, který je integrován do snímače.

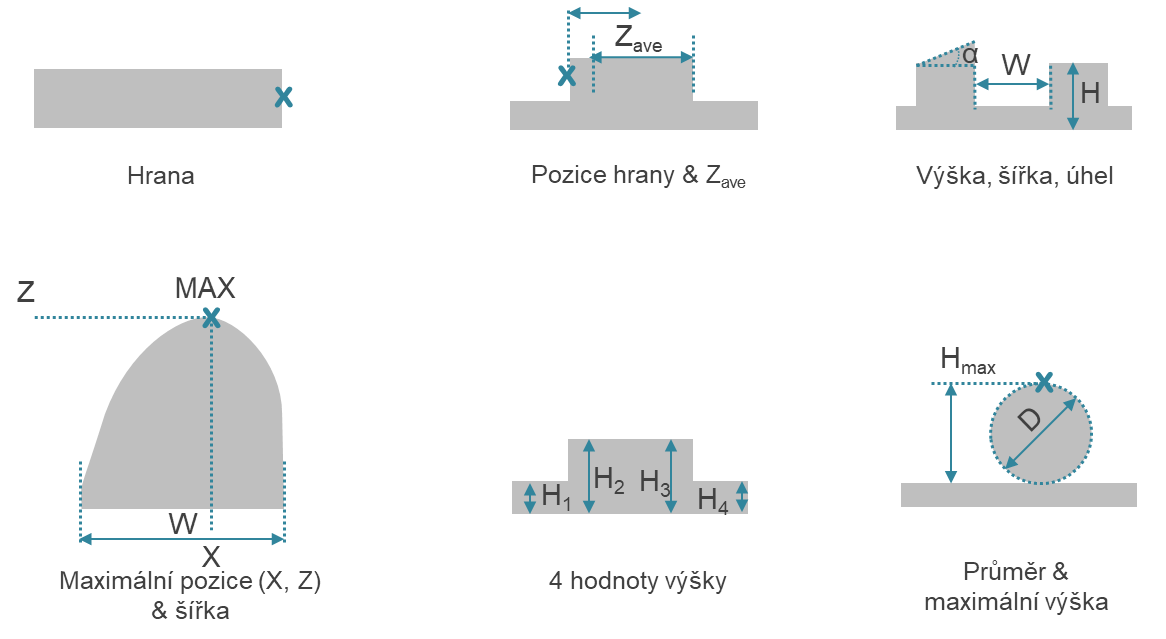

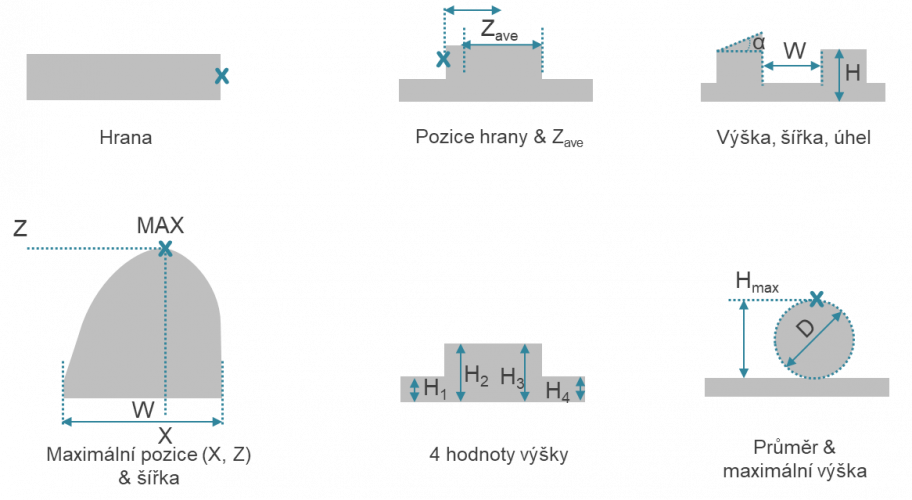

V intuitivním a přehledném nastavovacím prostředí ovládací aplikace si vyberete z velkého množství přednastavených kontrol a základních měření. Například najít hranu objektu, průměr kruhové části, nebo úhel naklonění.

Takových jednoduchých kontrol si můžete do profilometru nastavit až 7 podle vaší aktuální potřeby. Pokud se vám zdá 7 kontrol současně málo, snímač umožňuje uložit až 3 různé konfigurace, které mezi sebou můžete libovolně přepínat.



Ta hlavní výhoda ale nespočívá v samotném měření dílčích parametrů, nýbrž v možnosti navázat tyto kontroly na sebe. Jediným kliknutím tak naučíte profilometr sledovat objekt a provést kontrolu v místě, kde se objekt nachází.

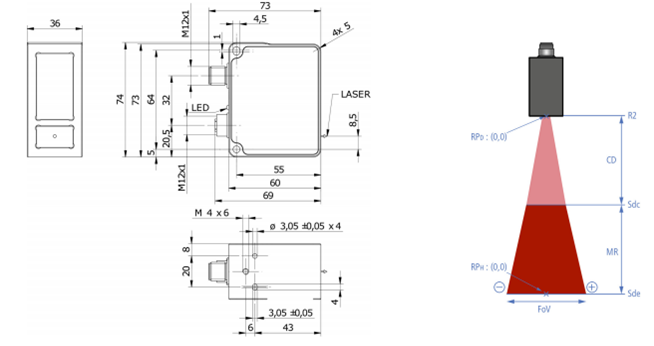

Kompaktní a prostorově nenáročný

Jednou z dalších velkých výhod tohoto snímače jsou jeho malé rozměry nejen funkční, ale i zástavbové. Zvlášť pokud jím má být osazeno robotické rameno. Menší profilometr znamená nižší hmotnost, co umožňuje použití robota s nižší nosností a tím i nižší cenou. Nehledě na to, že jeden profilometr Baumer OXM200 může nahradit více snímačů, držáků, kabelů a vstupů do PLC, což opět výrazně šetří náklady.

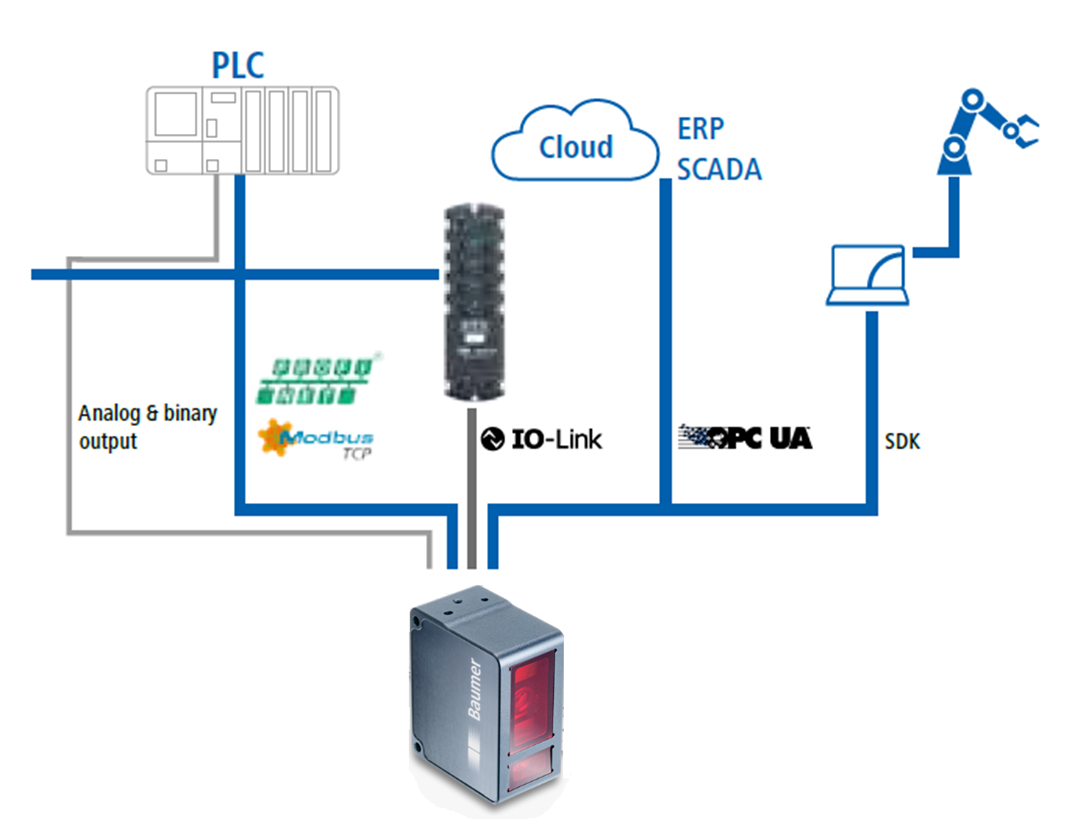

Jak nejlépe využít výsledky měření?

Chcete jen spouštět vyřazovací klapku a další programování vaší výrobní linky by bylo zbytečné? Není problém, můžete využít až 2 digitální výstupy a máte hotovo.

Potřebujete měřit vždy, když je díl v konkrétní pozici? Jednoduché, stačí připojit na triggrovací vstup snímač anebo enkodér a určit, po jaké vzdálenosti má snímač měřit.

Chcete-li snímač během chodu linky přenastavovat, případně načítat naměřená data konkrétněji? Řešením je využití připojení přes některou z průmyslových sběrnic jako je Profinet, Modbus, OPC UA anebo IO-link, která vám to umožní.

A pokud by toto všechno nestačilo a chcete mít absolutní kontrolu nad vyhodnocením, je k dispozici i verze snímače, která vám pošle profil samotný v datovém formátu z kamery. Následnou kontrolu jednotlivých pixelů si pak můžete provést ve vašem vlastním systému dle svých potřeb.



Dostupné modely

  Typ  Rozsah (vzdálenost) Rozsah (šířka)
DATA | //moje_soubory_pro_clanky/novinky/profilometry_oxm200 | Baumer_OXM_200.png Baumer OXM200-R05A.001 50...150 mm  48...72 mm
DATA | //moje_soubory_pro_clanky/novinky/profilometry_oxm200 | Baumer_OXM_200.png Baumer OXM200-R10A.002  150...250 mm 75...125 mm
DATA | //moje_soubory_pro_clanky/novinky/profilometry_oxm200 | Baumer_OXM_200.png Baumer OXM200-R40A.003 100...500 mm  13...66 mm





Aplikační využití

  • Kontrola správného osazení součástek na deskách plošných spojů.
  • Kontrola naneseného objemu lepidla v několika místech vedle sebe.
  • Hledání správné pozice objektu pro navádění robota.
  • Kontrola kvality povrchu, aj.



Každá aplikace je jiná a každá má své řešení. A pokud právě řešíte, jak zajistit spolehlivé odměřování nebo detekci přítomnosti ve vašem provozu, neváhejte mě kontaktovat.

Rád vyberu optimální snímač na míru přímo pro vás.
