Objevte nové kompaktní mikroúderové značicí hlavy MV5 INTEGRAL s integrovanou řídicí jednotkou určené pro použití do prostorově limitovaných aplikací.
Integrujte jednoduše!

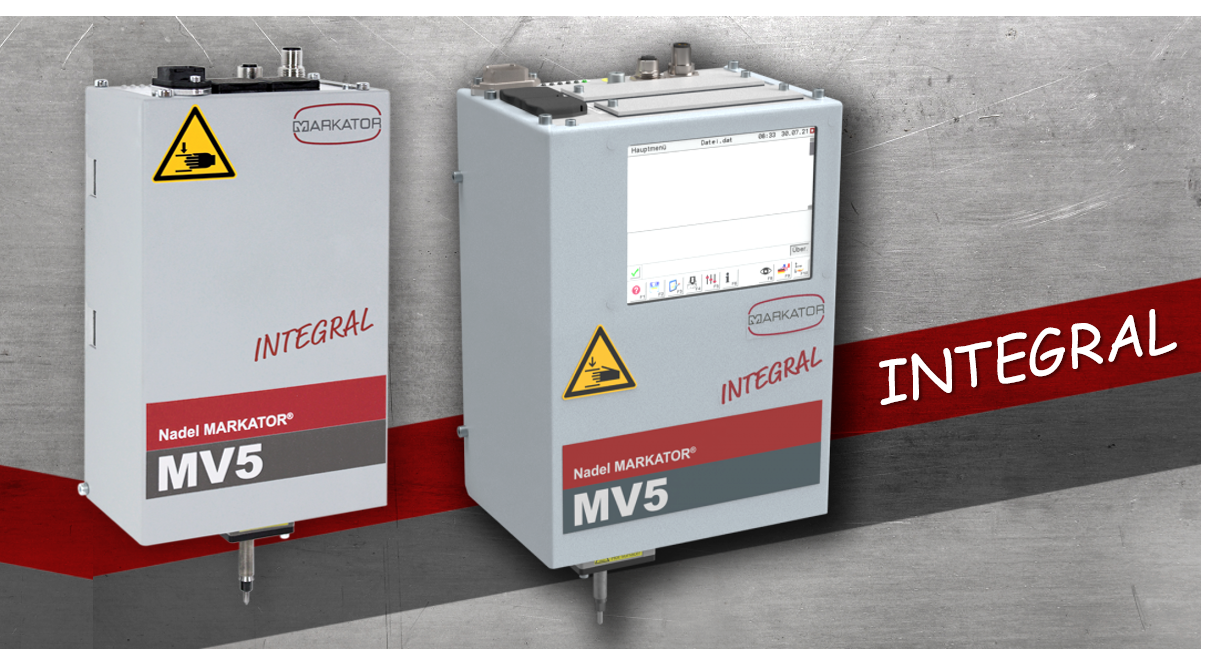

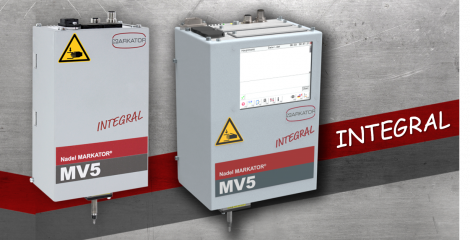

Nové, inovativní a kompaktní mikroúderové značicí hlavy MARKATOR MV5 INTEGRAL jsou vybaveny interní řídicí jednotkou, což výrazně zjednodušuje instalaci a integraci značicího systému.
Kompaktní rozměry a nízká hmotnost jsou pro snadnou integraci klíčové

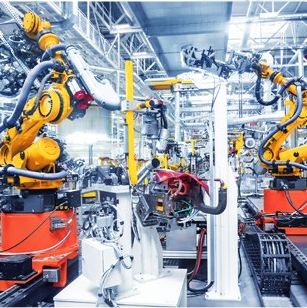

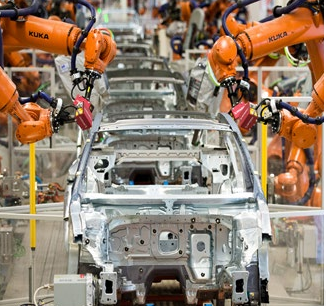

Odpadá tak problém s umístěním ovládací jednotky a natažení nutné kabeláže k ní. Díky kompaktnímu designu a malým rozměrům je velmi snadná integrace i do prostorově omezených aplikací. Navíc díky použití moderních materiálů a technologií je značící hlava velmi lehká a lze ji tak bez problému upevnit i na ramena robotů.
S přívodem stlačeného vzduchu si nemusíte lámat hlavu
Protože má jehla elektromagnetický pohon, není potřeba řešit přívod stlačeného vzduchu, což také snižuje náklady na provoz a instalaci značicí hlavy.

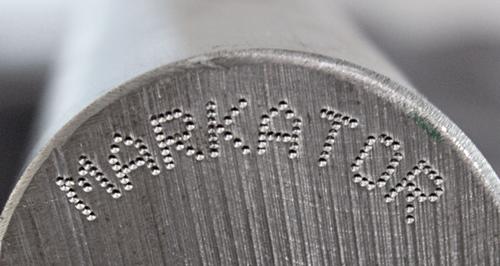

Výhodou je možnost individuálního nastavení síly použitého elektromagnetu v krocích 0 až 30, což umožňuje označit širokou škálu materiálů – od plastů až po kalenou ocel (63 HRC).
Skvělá konstrukce mechaniky zajišťuje precizní výsledek značení
Vysoce kvalitní, dvojité lineární vedení v obou osách X a Y zaručuje vysokou opakovatelnost a mimořádně přesný výsledek značení bez deformace.

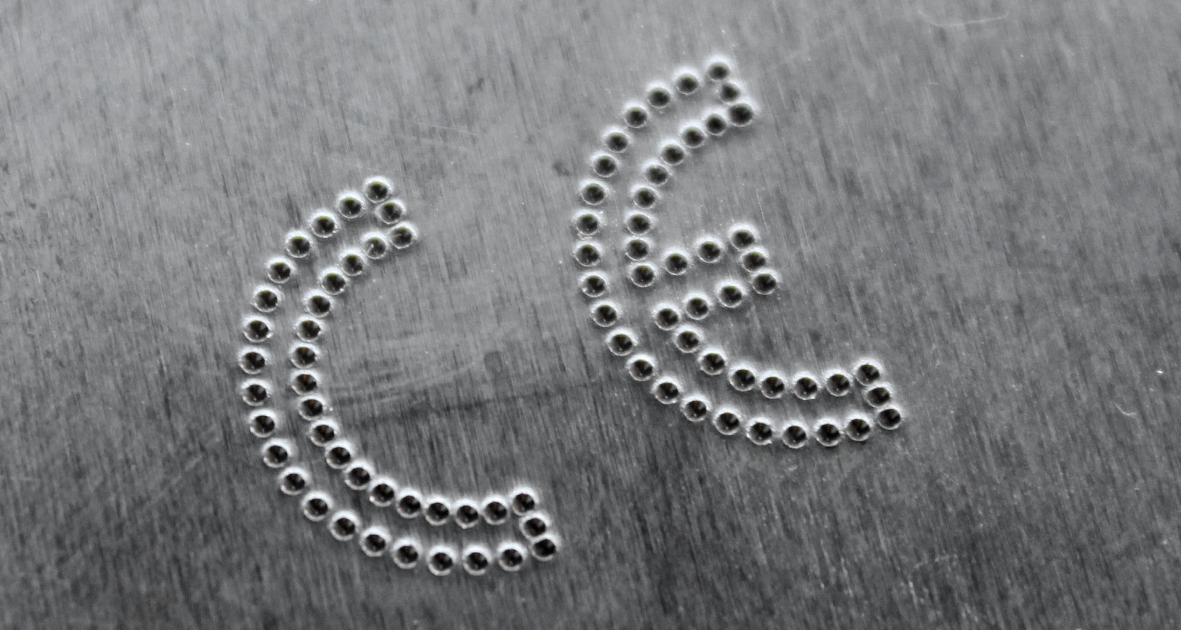

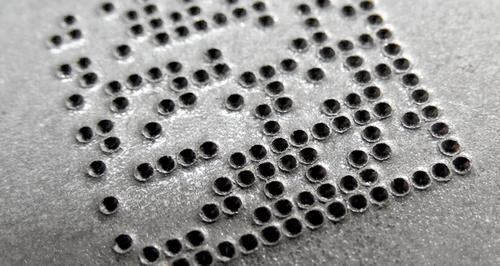

Mechanika je dostatečně robustní, a proto umožňuje precizně vyznačit každý bod v matici. Výsledkem je pak dokonale vyznačený text nebo kód bez nežádoucího zkreslení, což znamená, že bude vypadat vždy stejně.
Značicí hlava je vybavena elektromagnetem s pevně uchyceným značicím nástrojem, který je tak odolnější vůči opotřebení, což prodlužuje jeho životnost a minimalizuje náklady na servis. Je možné jej namontovat v libovolné poloze, to znamená, že lze díly označovat z jakéhokoliv směru. Pomocí ochranného krytu ze syntetické kůže můžete ochranu elektroniky a mechaniky ještě zvýšit, což je vhodné zejména při značení ze spodní strany dílů, kdy je značicí hlava umístěna pod označovaným předmětem.
Komunikace a provoz
- Jednotka se jednoduše naprogramuje po připojení k externímu počítači přes Ethernetové nebo USB-B rozhraní s využitím dodávaného počítačového softwaru.
- V tomto programu se snadno vytvoří značicí úloha, u které je možné následně nasimulovat průběh značení - tzn. značicí jehla se bude pohybovat dle zadání, ale nad povrchem značeného předmětu. Takto je možné získat představu o umístění a velikosti budoucího značení.
- Značicí soubor je možné uložit přímo do paměti značicí hlavy (takto lze uložit a spravovat několik stovek značících souborů).
- Jednotka se uvede do automatického režimu a externí počítač je možné odpojit. Zařízení bude dál pracovat automaticky – řízení pomocí PLC, které můžete k jednotce připojit pomocí Programové volby HOST (Ethernet) nebo prostřednictvím digitálních vstupů a výstupů.
Pro komunikaci s PLC je dostupný funkční blok vyvinutý firmou MARKATOR® (volitelně). Tento funkční blok umožňuje rychlou a hladkou instalaci do výrobních linek řízených pomocí PLC.

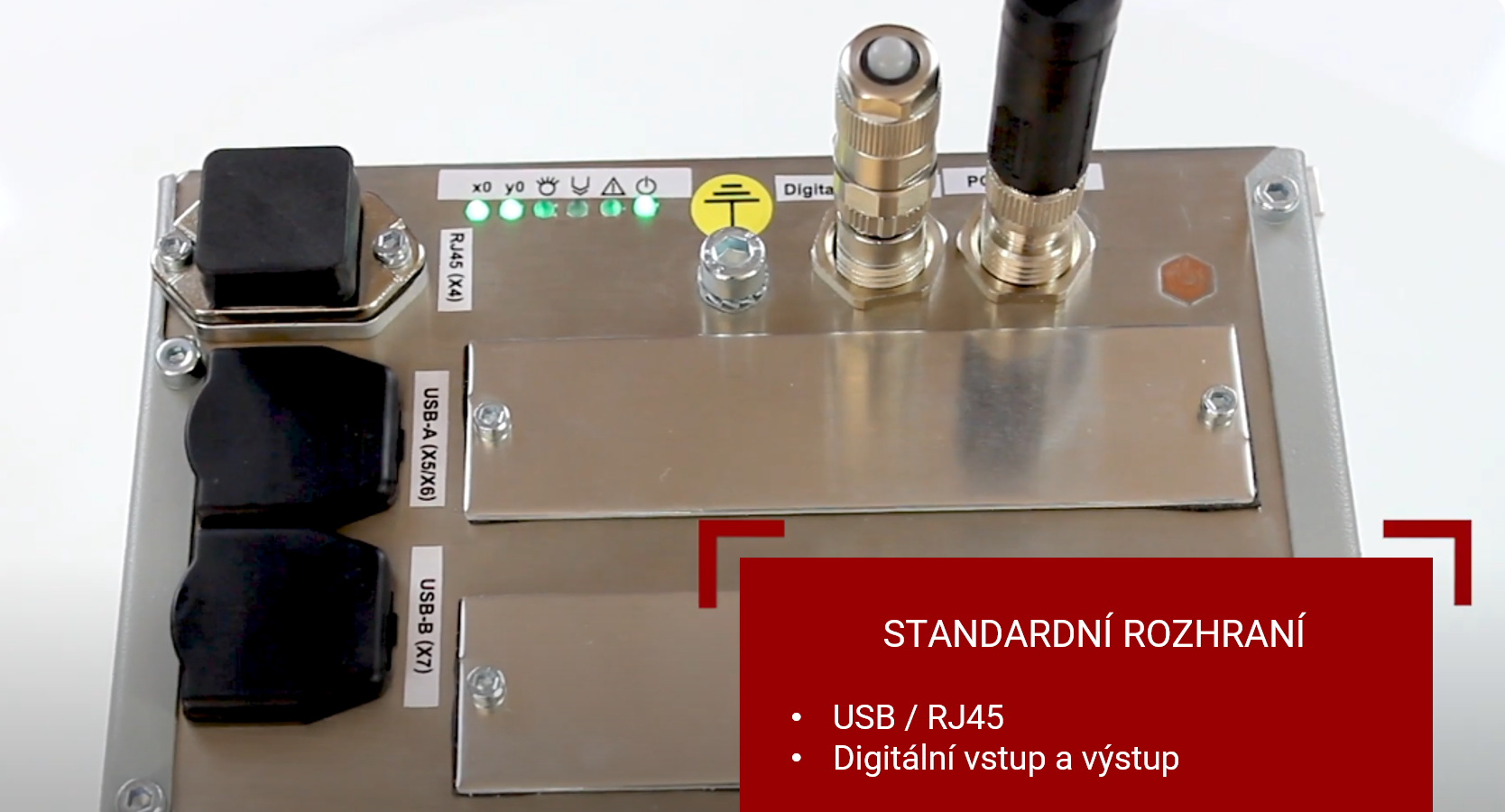

Ve standardním provedení jsou k dispozici rozhraní USB-A, USB-B a Ethernet.

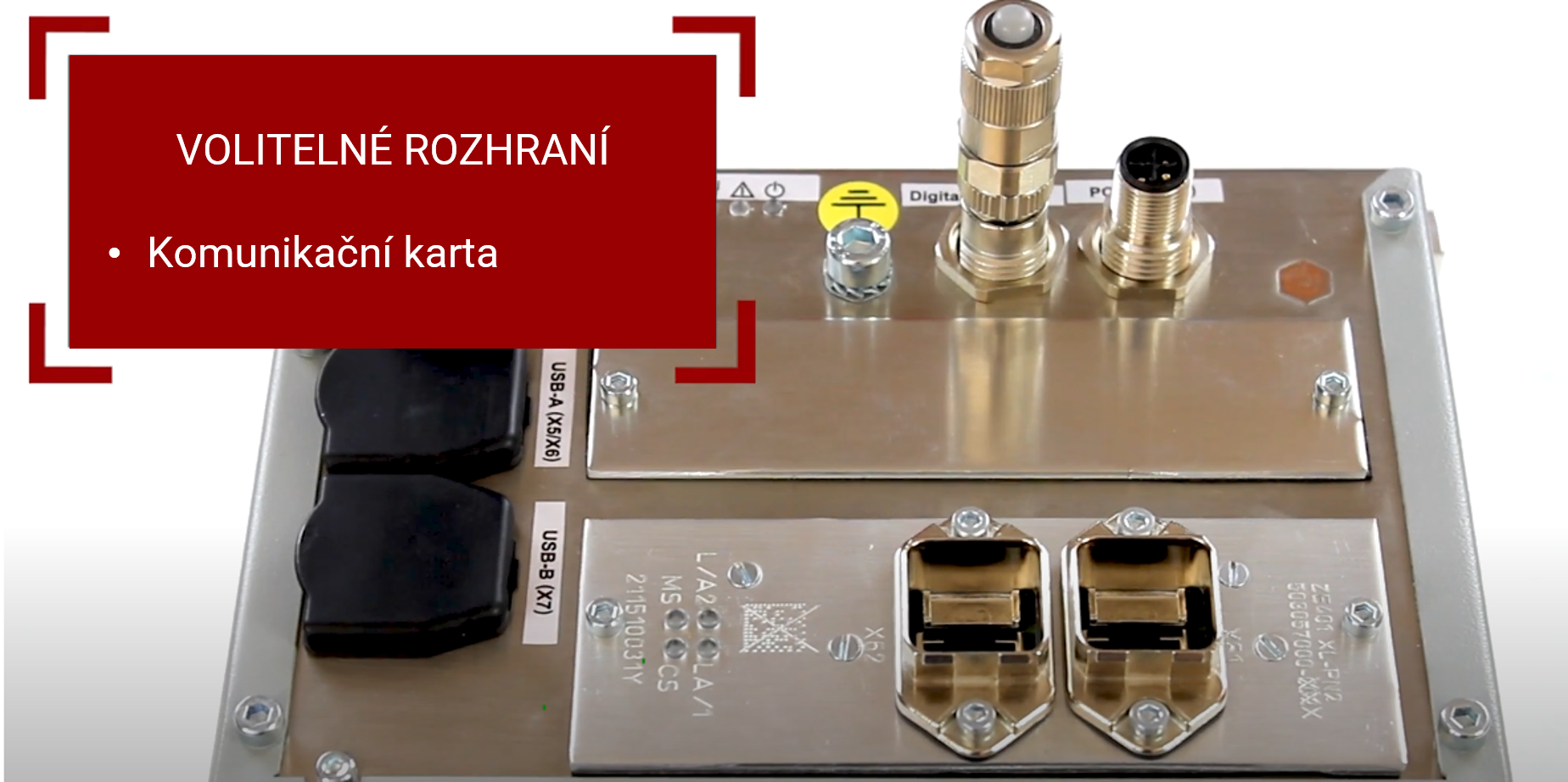

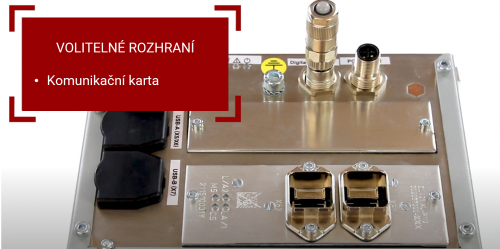

Volitelně jsou dostupné navíc 2 volné sloty pro komunikační karty, ev. karty externího napájení.
Dostupné varianty a jejich parametry
Toto zařízení se vyrábí ve třech variantách, které se navzájem liší velikostí značicího pole, rozměry a hmotností. Větší varianty zařízení umožňují navíc provedení s integrovaným ovládacím displejem.
| MV5 U65/30 INTEGRAL | MV5 U85/45 INTEGRAL | MV5 U120/45 INTEGRAL | |
| Velikost značicího pole | 65 x 30 mm | 85 x 45 mm | 120 x 45 mm |
| Hmotnost | 3 kg | 4 kg | 4,6 kg |
Výhody značicích hlav MV5 INTEGRAL
✔️ Integrovaná řídicí jednotka.
✔️ Lehké, kompaktní zařízení s malými rozměry a velkým značicím polem.
✔️ Nezávislé ovládání jednotlivých hlav, tedy ideální náhrada za systémy, které ovládají více značicích hlav současně.
✔️ Ideální i pro integraci do testovacích zařízení.
✔️ Výborný poměr cena výkon.
Přesvědčte se osobně!
Navštivte nás na Mezinárodním strojírenském veletrhu v Brně, který se koná 10. - 13. října 2023.
Najdete nás v pavilonu E a stánku č. 27, kde budete mít možnost prohlédnout si nejenom tato zařízení, ale i další produkty z oblasti průmyslového značení a kamerové kontroly.
Těším se na Vás!
