Enkodéry Baumer EN780 pro spolehlivý provoz i v náročných podmínkách

Mechanické rázy, vibrace, elektromagnetické rušení nebo elektrické přetížení. To vše může ovlivnit spolehlivost snímání otáček a zastavit zařízení, které je na signálu závislé. Inkrementální enkodéry Baumer EN780 jsou navrženy tak, aby těmto provozním vlivům odolávaly a pomáhaly udržet stroje v chodu.

Při výběru enkodéru nestačí sledovat pouze rozlišení nebo způsob připojení. V průmyslovém provozu je stejně důležité, jak dlouho zařízení vydrží pracovat bez poruchy a jak se zachová při neobvyklých provozních stavech.

Nová řada enkodérů Baumer EN780 staví na kombinaci maximální mechanické, elektrické a magnetické odolnosti. Je určena především pro náročné aplikace s elektromotory, převodovými motory a dalšími pohony, u kterých jsou rázy, vibrace nebo elektromagnetické vlivy běžnou součástí provozu.

Pro konstruktéry, výrobce strojů i pracovníky údržby to znamená možnost sjednotit řešení pro více aplikací a omezit riziko poruch způsobených podmínkami, se kterými se běžný průmyslový enkodér nemusí dobře vypořádat.

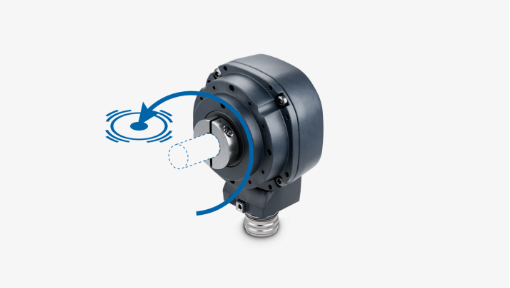

Průmyslový enkodér instalovaný na motoru musí zvládat nejen běžné otáčky, ale také vibrace, nárazy a dlouhodobé mechanické zatížení. U brzdových motorů se navíc může při brzdění setkávat s výraznými rázy.

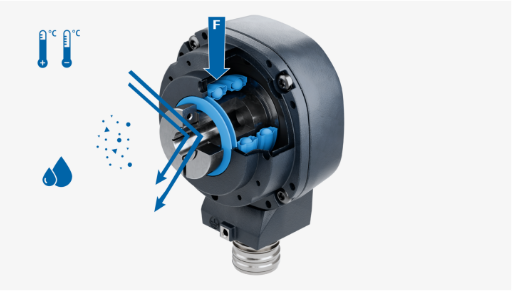

Baumer EN780 využívá zesílenou konstrukci, odolné uložení ložisek a dvojité těsnění. Optický kotouč je navržen s ohledem na vysokou odolnost proti nárazům. Výsledkem je konstrukce, která počítá i s náročnějšími podmínkami, než jaké nabízí standardní průmyslové aplikace.

Problém nemusí vzniknout pouze mechanickým opotřebením. V průmyslovém prostředí se setkáváme také s elektromagnetickým rušením, napěťovými špičkami nebo chybami při zapojování.

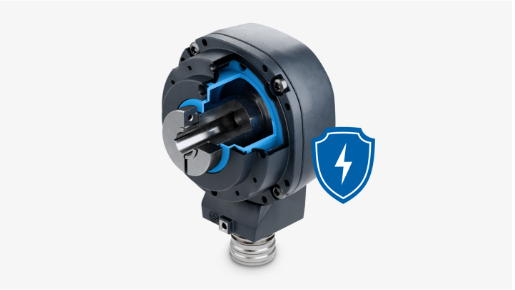

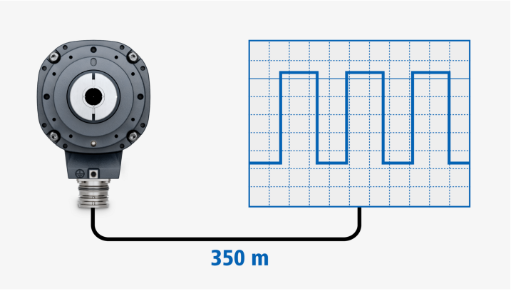

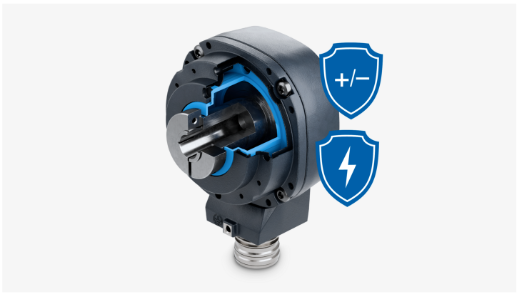

Enkodér Baumer EN780 je navržen se zvýšenou odolností vůči těmto vlivům. Ochrana proti přepětí a nesprávnému zapojení pomáhá snížit riziko poškození zařízení při elektrických událostech. Výkonné výstupní obvody zároveň umožňují spolehlivý přenos signálu i na delší vzdálenosti, bez nutnosti automaticky doplňovat externí zesilovač. Praktickým přínosem je větší jistota při integraci do stroje, stabilita signálu pro řídicí systém a méně komplikací při instalaci a provozu.

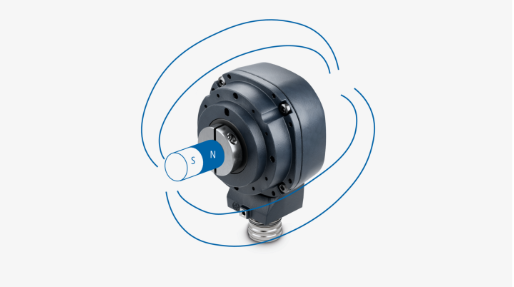

Odolnost vůči magnetickému poli brzdových motorů

U motorů s elektromagnetickou brzdou může magnetické pole ovlivňovat funkci enkodéru. Baumer EN780 využívá optický princip snímání, který v této oblasti nabízí výhodu oproti enkodérům s magnetickým snímáním. Konstrukce je navržena pro provoz v magnetickém poli až 120 mT.

Vedle robustní konstrukce nabízí tato řada také variantu EN780P.IL, která rozšiřuje funkce snímače o parametrizaci, diagnostiku a volitelné monitorování otáček.

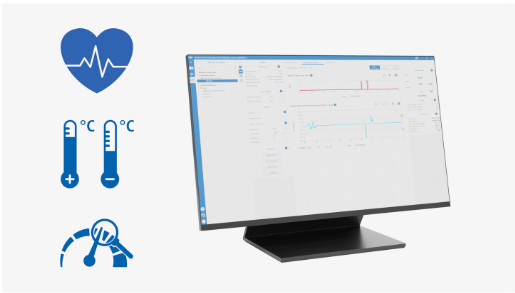

Nastavení lze provádět pomocí běžného kabelu USB-C. LED indikace usnadňuje kontrolu provozního stavu přímo na zařízení a záznam událostí pomáhá při následném vyhodnocování problémů.

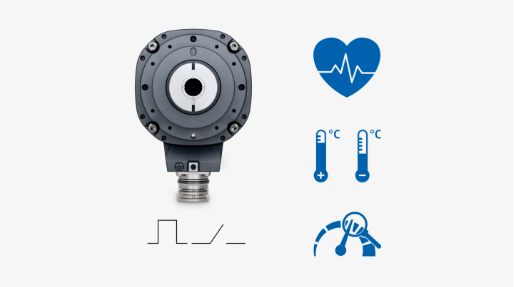

Podle zvolené konfigurace lze sledovat například překročení nebo pokles otáček pod nastavenou mez, klidový stav či směr otáčení. Dostupné jsou také informace o stavu zařízení, teplotě a provozní životnosti, což usnadňuje plánování údržby.

Odolná konstrukce a možnosti monitorování jsou výhodné zejména v aplikacích, kde je spolehlivé snímání otáček důležité pro řízení pohybu, bezpečný provoz zařízení nebo návaznost výrobních procesů.

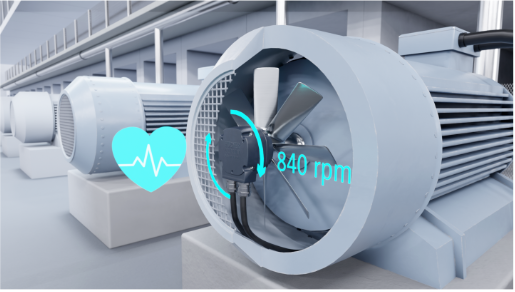

• Elektromotory a převodové motory – spolehlivá zpětná vazba pro širokou škálu průmyslových pohonů.

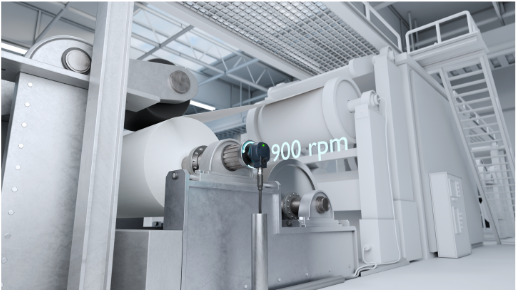

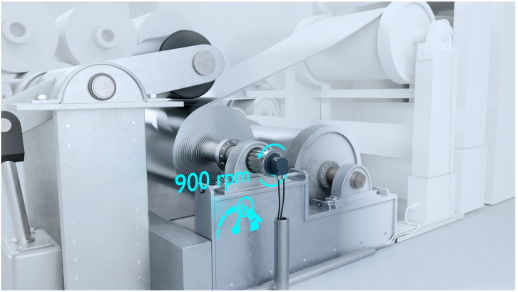

• Válcovací a mořicí linky – přesné snímání pro synchronizaci válců a řízení návazných procesů i v prostředí s rázy a vibracemi.

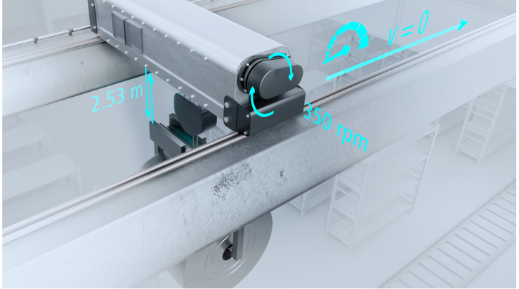

• Průmyslové jeřáby a zdvihací zařízení – monitorování otáček, klidového stavu a překročení nastavených mezí při řízení pohonů a brzd.
• Stroje pro zpracování materiálů – odolnost pro dlouhodobý provoz a možnost využít diagnostické funkce při plánování údržby.

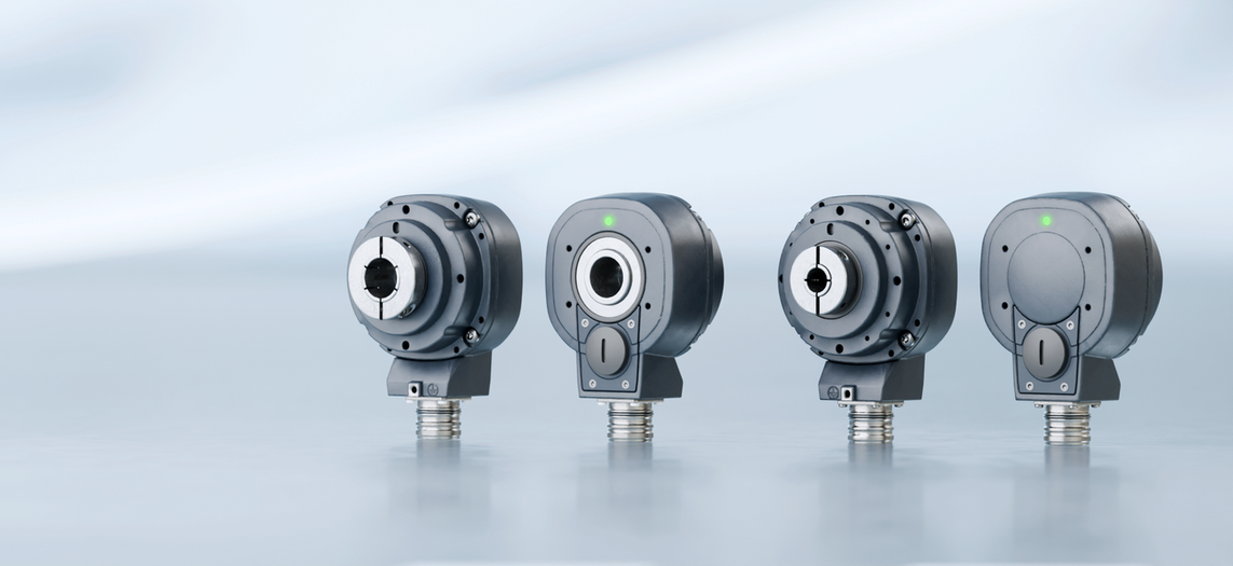

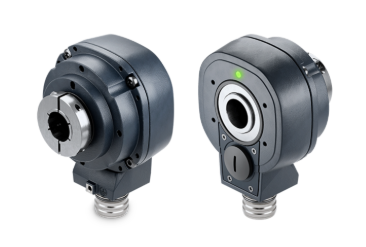

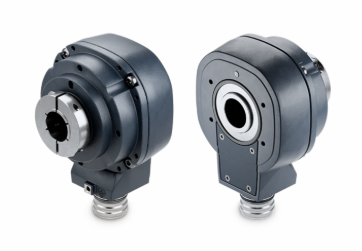

Baumer nabízí dvě základní provedení řady EN780, která se liší především dostupnými funkcemi.

EN780.IL – zesílený inkrementální enkodér

Vhodná volba, pokud potřebujete především spolehlivě snímat otáčky v náročných mechanických a elektrických podmínkách. Je určen pro montáž na IEC motory a nabízí zvýšenou odolnost proti rázům, vibracím a elektrickému přetížení.

• slepá dutá hřídel, ø10–16 mm
• průchozí dutá hřídel, ø20–25 mm
• konektor M23
• rozlišení až 32 768 ppr
• zvýšená elektrická robustnost
• nejlepší odolnost proti nárazům ve své třídě

EN780P.IL – enkodér s parametrizací a monitorovacími funkcemi

Vhodný tam, kde vedle samotného snímání otáček využijete také diagnostiku, nastavitelné spínací funkce a monitorování provozních stavů. Usnadňuje kontrolu zařízení a může podpořit efektivnější plánování údržby.

• slepá dutá hřídel, ø10...16 mm
• průchozí dutá hřídel, ø20...25 mm
• konektor M23
• rozlišení až 32 768 ppr
• zvýšená elektrická robustnost
• nejlepší odolnost proti nárazům ve své třídě
• parametrizace přes USB-C
• monitorování stavu pomocí LED diod
• monitorování překročení a nedosažení nastavených otáček a klidového stavu (volitelná výbava)

Obě varianty mají krytí IP66 a ochranu proti korozi C4. Konkrétní provedení se volí podle potřebných funkcí.

Potřebujete enkodér pro náročný provoz? Kontaktujte nás. Společně najdeme vhodné řešení.
