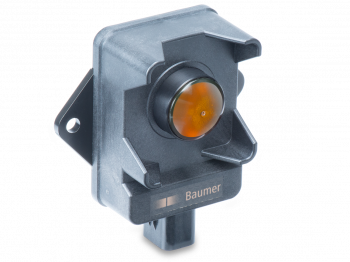

R600V.DAE0-11209335 - Off-Highway radar sensor for ground and crop distance (for sprayer applications)

Superior crop penetration and ground detection
Heavy duty connector, lens protection
Rectangular flat backside mounting
Tested according to the highest off-highway industry standards
Robust against environmental influences such as wind, temperature, humidity
Sensor with CAN SAE J1939 interface

Objednací číslo: 11209335
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Speciální typ:	Suppression of interfering objects
Meřicí rozsah:	0.3 - 5 m
Verze:	Multi-object (ground & crop) Spray-drift suppression
Opakovatelnost:	6.5 mm
Teplotní drift:	≤ ± 3 % Sd (Full Scale: ± 15 mm)
Indikace napájení:	LED green
Nosná frekvence:	122 - 123 GHz
Šířka pásma:	1 GHz
Chyba linearity:	± 0.3 %
Typ modulace:	FMCW
Vyzařovací výkon (EIRP):	< +20 dBm
Vyzařovací úhel:	6 °
MTTF:	> 126 years
Schválení \| Osvědčení:	FCC / CFR-47 part 15 (USA) RSS-210 Issue 10 (Canada) EN 305 550-1 V.1.2.1 (European Union) EN 305 550-2 V.1.2.1 (European Union) EN 61000-6-2 EN 61000-6-3 EN 50581 EN 13309 EN ISO 14982 ISO 13766

Elektrické parametry

Rozsah napájecího napětí +Vs:	9 - 32 VDC
Maximální spotřeba proudu (bez zátěže):	160 mA
Modulační rychlost (baud rate):	250 kBaud (500 kBaud)
Výstupní frekvence:	1 - 100 Hz
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND
Výstupní obvod:	CAN (5 V), CAN SAE J1939

Mechanické parametry

Konstrukce:	Cubic with M6 mounting holes
Materiál pouzdra:	Polyamid (glass fiber reinforced), aluminium
Šířka \| průměr:	97 mm
Výška \| Délka:	84 mm
Hloubka:	42.5 mm
Způsoby připojení:	Connector AMPSEAL 16 4 pin
utahovací moment max.:	15 Nm (min. 12 Nm)

Okolní podmínky

Pracovní teplota:	-40 - +70 °C
Skladovací teplota:	-40 - +85 °C
Třída krytí:	IP 69K IP 68
Odolnost vůči nárazu:	50 g / 11 ms, 18 jolts per axis and direction
Odolnost:	Gravel acc. to EN 11124-2: gravel pressure 2 bar, 2 cycles
Vibrace:	IEC 60068-2-64 Frequency : 5 - 2000 Hz Overall Grms: 11,55 Grms Axis: all 3 axes / 8h per axis
Slané prostředí:	ISO 9227 48h / +35 °C / pH=6,5 ... 7,2 / 5 % sodium chloride solution
Chemická odolnost:	Brush test with typical chemicals in agriculture, mobile machines (soak 168h)
Prostredie:	32 VDC / -40 - +85 °C / 0 ... 70 % RH: 100 cycles / 12h per cycle

Komunikační rozhraní

Modulační rychlost (baud rate):

250 kBaud (500 kBaud)

Nákresy

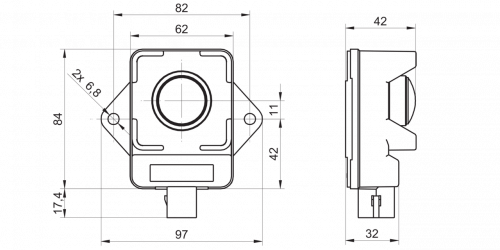

Výkresy

4217-R600V.DAE0-CXZZ.93$_S004_MRAV_KRAV.png | stáhnout (png, 2025-07-12 02:53:08)

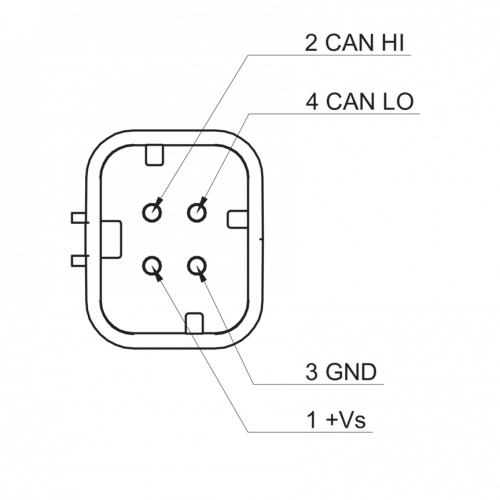

Přiřazení pinů

4218-R600V.DAE0-CXZZ.93$_S004_MRAV_KRAV_con.png | stáhnout (png, 2025-07-12 02:53:19)

Ke stažení

Datový list

Data sheet – R600V.DAE0-11209335 | stáhnout | zobrazit (ZH, pdf, 2025-07-04 08:33:05)
Data sheet – R600V.DAE0-11209335 | stáhnout | zobrazit (DE, pdf, 2025-07-04 08:33:05)
Data sheet – R600V.DAE0-11209335 | stáhnout | zobrazit (EN, pdf, 2025-07-04 08:33:04)

Rychlý start

Quickstart – R600Vdae0cxzz93$s004 | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-04-11 12:09:46)

Manuál

Operating instruction – R600V.DAE0-11209335 (from V1.12, 7/7/2025) | stáhnout | zobrazit (EN, pdf, 2025-07-09 08:35:02)
Operating instruction – R600V.DAE0-11209335 (from V1.12, 7/7/2025) | stáhnout | zobrazit (DE, pdf, 2025-07-09 08:35:02)
Operating instruction – R600V.DAE0 | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)
Operating instruction – R600V.DAE0 | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:33)

Certifikáty/ osvědčení

DoC / CoC - R600V | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:39:58)
R600V - FCC / CFR-47 part 15C (USA) | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:00:19)
R600V - RSS-210 Issue 10 (Canada) | stáhnout | zobrazit (EN/FR, pdf, 2025-04-11 12:00:19)

CAD

R600V.DAE0-11209335 / STEP | stáhnout (zip, 2025-07-11 17:01:08)
R600V.DAE0-11209335 / IGES | stáhnout (zip, 2025-04-28 19:23:46)
R600V.DAE0-11209335 / PARASOLIDS | stáhnout (zip, 2025-04-28 19:23:45)
ePlan macro - 11209335 | stáhnout (edz, 2023-09-20 09:45:20)

Software

Software – CAN database (DBC File) V1.0.4 R600V.DAE0-11209335 | stáhnout (zip, 2025-07-11 18:25:11)
Baumer Sensor Suite | stáhnout (zip, 2025-07-11 20:46:39)
