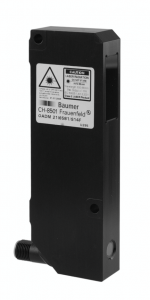

OADM 21I6481/S14F - Distance sensors
- 200 … 1000 mm
- pulsní červená laserová dioda
- analogový
- Teach-in: tlačítko / externí
- Konektor M12 (8pinový) otočný (M-F)
- 50 °C
- IP 67
Objednací číslo: 11003837
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
BAUMER | IOSS
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Měřicí vzdálenost Sd: | 200 - 1000 mm |
| Rozměr paprsku: | 2 mm |
| Nastavení: | Teach-in: button / external |
| Teach-in rozsah - min.: | > 10 mm |
| Indikace napájení: | LED green |
| Indikátor znečištění optiky: | LED red |
| Rozlišení: | 20 - 400 µm |
| Chyba linearity: | ± 0.11 - 1.65 mm |
| Typ paprsku: | Point |
| Teplotní drift: | < 0,02 % Sde/K |
Zdroj světla
| Zdroj světla: | Pulsed red laser diode |
| Vlnová délka: | 650 nm |
| Třída laseru: | 2 |
Elektrické parametry
| Doba odezvy: | < 4 ms |
| Rozsah napájecího napětí +Vs: | 12 - 28 VDC |
| Maximální spotřeba proudu (bez zátěže): | 100 mA |
| Výstupní obvod: | Analog |
| Výstupní signál: | 4 ... 20 mA / 0 ... 10 VDC |
| Odpor zátěže (analog I): | < (+Vs - 6 V) / 0,02 A |
| Odpor zátěže (analog U): | > 100 kOhm |
| Výstupní proud: | 100 mA |
| Alarmový výstup: | PNP |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes, Vs to GND |
Mechanické parametry
| Šířka | průměr: | 20.4 mm |
| Výška | Délka: | 135 mm |
| Hloubka: | 45 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Aluminum |
| Materiál krycího skla: | Glass |
| Způsoby připojení: | Connector M12 8 pin, rotatable |
Okolní podmínky
| Odolnost vůči okolnímu osvětlení: | < 10 kLux |
| Třída krytí: | IP 67 |
| Pracovní teplota: | 0 - +50 °C |
